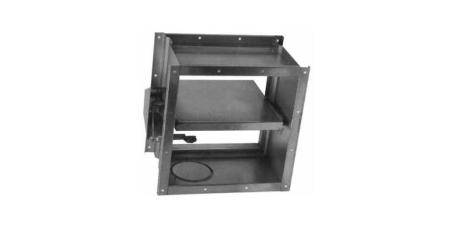

FD Serisi Dikdörtgen Kanal Tipi FD Yangın Damperleri
Kasa galvanize sactan, kanatlar taş yünü izoleli galvanize sactandır.
Yangın esnasında, hava geçişini kapatarak yangının komşu mahallere sıçramasını engellemek amacıyla kullanılmaktadır.
Sıcaklık 70°C’ye ulaştığında sigorta erir ve mekanizma damperin kanadını kapatır.
Motorlu tipte ise motora gelen herhangi bir uyarı sinyali ile motorun kanadı kapatması sağlanır.
Civatalarla monte edilir.
Aksesuarlar : İlave kasa, servomotor, mikrosviç, montaj çerçevesi
DİKDÖRTGEN KANAL TİPİ FD YANGIN DAMPERLERİ |
||
Kod |
Standart Ölçüler |
Debi |
mm |
m³ / h |
|
10400501 |
200 x 150 |
260 |
10400502 |
200 x 200 |
475 |
10400503 |
300 x 200 |
885 |
10400504 |
300 x 300 |
1.470 |
10400505 |
400 x 300 |
2.000 |
10400506 |
400 x 400 |
2.830 |
10400507 |
600 x 400 |
4.320 |
10400508 |
800 x 400 |
5.810 |
10400509 |
800 x 500 |
7.495 |
10400510 |
900 x 500 |
8.470 |
10400511 |
900 x 600 |
10.350 |
10400512 |
1.200 x 800 |
18.900 |
10400513 |
1.400 x 800 |
22.200 |

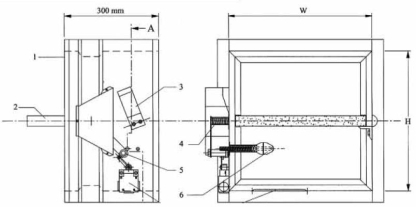

1. Kasa ( 1,5 mm galvanize saç )
2. Kanat ( 30 mm taş yünü izoleli )
3. Yaprak yay
4. Spiral yay
5. Kol
6. Sigorta
7. Mikrosviç
8. Kontrol kapağı
